商品の詳細:
|
| タイプ: | 車両 | 暗号化: | DES、AES128/256 (SM4/SNOW3G/ZUC オプション、チップ/TF カード暗号化カスタマイズまたは外部暗号化マシン) |
|---|---|---|---|
| チャネル帯域幅: | 1.25/2.5/5/10/20MHz ブロードバンド、250k/500k/1MHz ナローバンド設定 | データレート: | 1-70Mbps(20MHz BW) ブロードバンド、50-1000kbps ナローバンド アダプティブ、QoS |
| 動作温度: | -40°C~+80°C | 保護レベル: | IP66 (IP67/IP68 カスタマイズ) |
| VHF/UHF (MHz): | 360-450/450-550/570-700/800-950、225-400/225-678/320-470* | Lバンド(GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8、1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Sバンド(GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8、1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | Cバンド(GHz): | 4.4-5.0/5.25-5.85、4.2-5.2/5.5-6.0/6.4-7.2* |
| ハイライト: | DDLmesh ワイヤレスメッシュ,超長距離データリンク,マルチチャネルデータリンク |
||
新しいDDLmeshシリーズワイヤレスデジタルデータリンクは、小型、軽量、2×2 MIMO、完全な機能、豊富な周波数帯域を備えた、低コストの長距離ビデオ&データ伝送製品です。 DDLmeshシリーズは、SDRソフトウェア無線プラットフォームをベースに、2×2 MIMOを採用し、ビームフォーミング、最大比合成（MRC）、最大尤度（ML）アルゴリズム、低密度パリティ検査（LDPC）符号化、インテリジェント周波数選択、自律周波数ホッピング技術を採用し、強力な無線周波数性能と強力な耐ジャミングを実現しています。
DDLmeshシリーズデータリンク無線は、超長距離、低遅延、双方向マルチチャンネルネットワークビデオ&データ&音声統合ワイヤレス伝送を提供します。 無人分野向けの世界をリードするコード変調物理層波形技術と、UAV、ヘリコプター、ロボット、無人船、無人車両、特殊車両向けの信頼性の高いリモートデータリンクに適用される、柔軟な耐ジャミングと安全な暗号化設計が採用されています。
アプリケーションシステムは、主に機載カメラを備えた機載無線と、地上コンピュータを備えた地上無線、および必要な付属品（電源、アンテナ給電システム、接続線、コネクタなど）で構成されています。
システムは、3つのIP/HDMI/SDI/CVBS HDビデオと複数の双方向透過データ（フライトコントロール/ポッド、BD/GPS、音声など）を同時に送信できます。 AES暗号化により、伝送の安全性が確保されます。
無線局の送信電力は最大40Wに達し、安定した信頼性の高い通信リンクを提供します。
特徴:
> 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz、送信電力は変更可能、NLOS高速モバイル伝送をサポート、50km以上のオープン伝送距離。
> 70Mbpsデータストリーム、適応型動的ビット割り当て技術。 一方向4K、マルチウェイ1080Pまたは720P HDビデオをサポート。
> 3つのシリアルポートと2つのビデオインターフェースが同時に動作し、フライトコントローラー、音声、BD/GPSなどのデータをビデオと同時に送信できます。
> P2P、P2MP、MP2MP技術、センターレスのノースレーブをサポート。 VLANをサポート。
> ローカル診断インターフェース、telnet、ネットワーク管理。 FTP経由でのローカルおよびリモートワイヤレスファームウェアアップデート。
> 低消費電力。 小型、軽量構造、UAV用ボディビルディング。
仕様
| 一般 | ||
| SDRプラットフォーム、波形 | 9363または9361+7Z020、モバイルネットワークMANET | |
| MIMO技術 | 空間時間符号化、受信ダイバーシティ、TX/RXビームフォーミング | |
| 受信感度 | -103dBm@5MHz BW、-117dBm@250KHz | |
| チャネル帯域幅 | 1.25/2.5/5/10/20MHz広帯域、250k/500k/1MHz狭帯域設定 | |
| データレート | 1-70Mbps（20MHz BW）広帯域、50-1000kbps狭帯域適応、QoS | |
| 変調モード | TD-COFDM、BPSK/QPSK/16QAM/64QAM適応（固定設定オプション） | |
| RF出力電力 (TPCをサポート、送信電力制御) |

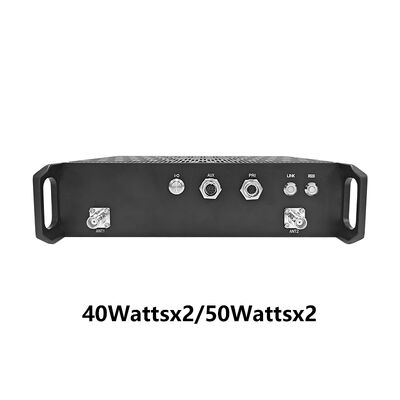

10ワット×2/20ワット×2 40ワット×2/50ワット×2 150ワット×2/250ワット×2（カスタマイズ） |
|
| 通信モード | クロス接続による分散型P2P、P2MP、MP2MP通信、動的ルーティングとマルチホップリレーを備えた小規模（8ノード以内）MESHネットワーキングをサポート | |
| シングルホップ遅延 | 平均6ms（単方向、20MHz BW） | |
| 暗号化 | DES、AES128/256（SM4/SNOW3G/ZUCオプション、チップ/TFカード暗号化カスタマイズまたは外部暗号化マシン） | |
| 耐ジャミングモード | 手動スペクトルスキャンチャネル選択、全帯域強化インテリジェント周波数選択（スペクトル認識）/全帯域適応周波数ホッピング/ローミングモードオプション | |
|
ローカル/ リモート管理 |
動作周波数、チャネル帯域幅、ネットワークID、送信電力およびその他のパラメータ設定、スペクトルスキャン、ネットワークトポロジ、リンクフィールド強度信号対雑音比、アップロードおよびダウンロードトラフィック、ノード距離、BD/GPS（GNSS）測位電子地図、温度/電圧/ジャミングモニタリング、ソフトウェアアップグレード（リモートサイレンスおよびウェイクアップオプション） | |
| その他 | 起動時間は28秒未満、ネットワークアクセス/更新/切り替え時間は1秒未満です。 ネットワークサイズは8ノード未満で、3ホップを超える総帯域幅損失は70％未満です。 自動キャリア追跡、±6kHzの周波数偏差のドップラー周波数シフトに適応し、時速7200キロメートル（マッハ6、毎秒2000メートル）を超える速度でのモバイル通信をサポート |
|

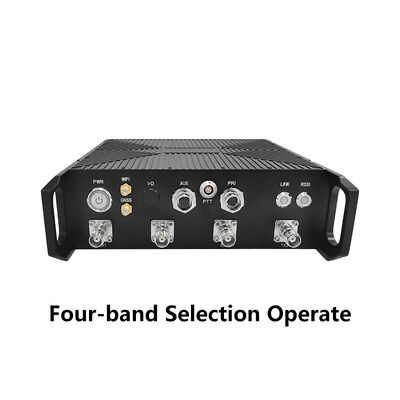

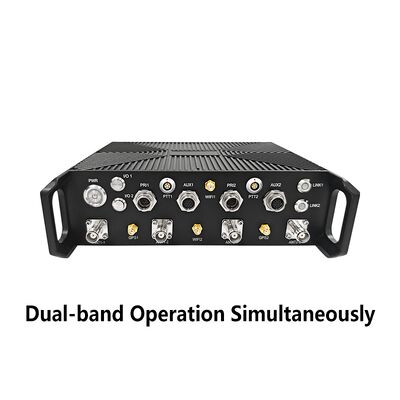

| 帯域(300M-6GHzカスタマイズ可能。シングルバンドで同一周波数または異なる周波数の2T2R、またはデュアルバンドで1T2Rを選択可能/スマート変更) | ||
| バンド | 周波数範囲 | |
| VHF/UHF | 360-450/450-550/570-700/800-950、225-400/225-678/320-470*MHz | |
| Lバンド | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8、1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| Sバンド | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8、1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| Cバンド | 4.4-5.0/5.25-5.85、4.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (注：RF電力、寸法、重量は異なります) | ||
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz | |
| 環境 | ||
| 動作温度 | -40℃～+80℃ | |
| 保護レベル | IP66、IP67/IP68カスタマイズ | |
| 機械的 | ||
| サイズ/重量 |

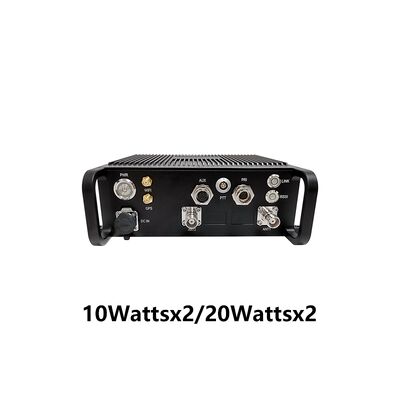

19.1x18.6x6.3cm/2.16kg、10ワット×2/20ワット×2 |
|
| 色 | 黒、アイアングレー（アーミーグリーンオプション） | |
| 設置 | 4つの取り付け穴、耳 | |
| 電源 | ||
| 供給電圧 |
18-32V DC、10ワット×2/20ワット×2 28-32V DC、40ワット×2/50ワット×2 |
|
| 消費電力 |
動作3-6A/スタンバイ0.7-0.9A@24V、10ワット×2 動作6-7A/スタンバイ0.7-0.9A@24V、20ワット×2 動作22A/スタンバイ0.4-1.6A@28-32V、40ワット×2 動作30A/スタンバイ0.5-1.7A@28-32V、50ワット×2 |
|
| 電源選択 | メインケーブルによる電源供給 | |
| インターフェース | ||
| 基本インターフェース | 2xTNC/2xN RF RF、1-2xRJ45イーサネット100/1000BaseT、RS232、DC入力。 TTL（UART）、SBUS、Bluetooth 1.2-230.4Kbps、Wi-Fiアクセスポイント、BD/GPS（GNSS）が利用可能です。 イーサネットおよびシリアルポートを介した透過伝送、およびMAVLinkを含むすべての通信プロトコルをサポートします。 選択可能なサービス優先度 | |
| プッシュツートーク/補助 インターフェース |
MIC、SPK、PTT、GND/1xRS232、TTL、SBUS | |
| ネットワーク拡張オプション | 公衆ネットワークルーティング/4G LTE、WB-NB統合、ファイバー、衛星 | |
| ビデオ拡張オプション | 低遅延HDMI/SDI/CVBS、4K/2K/1080P/720P/D1 | |
| リンクステータスインジケーター | 赤点灯 - ネットワークが接続されていません 赤点滅 - 起動中/ネットワークに接続されていません 緑点灯 - ネットワークが接続されています 緑点滅 - プッシュツートークが押されています |
|
| RSSIリンクインジケーター | 緑点灯 - リンク品質は優れています 青点灯 - リンク品質は良好です 黄点灯 - リンク品質は中程度です 紫点灯 - リンク品質はわずかに悪いです 赤点灯 - リンク品質は悪いです オフ - リンクが中断されました |
|
| 管理インターフェース/ 制御インターフェース |
Webベースのネットワーク管理/GUI、二次開発インターフェース用API/SNMP | |
