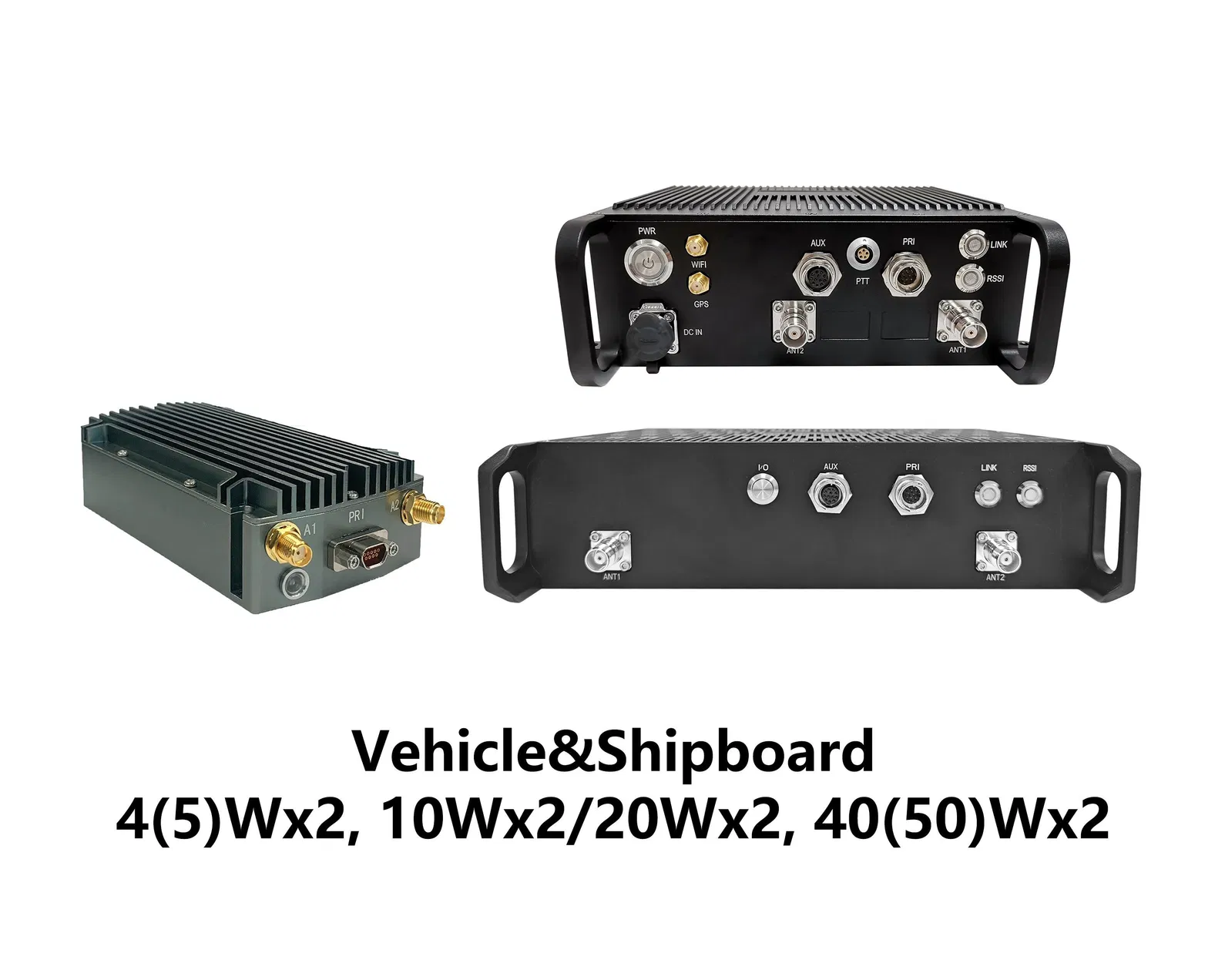

メッシュ ワイヤレス・ナローバンド ネットワーク

NBmeshシリーズ狭帯域網状ラジオ/モジュールは,サービスレートが高くなく,送信距離が長い分散ネットワークシナリオに適しています.送電範囲はマルチホップ・リレーに基づいている.構造はコンパクトで軽量で単板設計で,ユーザが様々なタイプの端末機器に組み込むのに便利安定した信頼性の高い長距離データ送信を実現するために
特徴:
1マルチホップ リレー,効率的なネットワーク
2低速 高感度
3UHF/L/S バンドの周波数
42/4/10/20 ワット RF パワー
5シリアルポート/ネットワークポート,音声/位置
6通信周波数跳ねる
NBMesh シリーズ 狭帯域網状ラジオ/モジュール,UAV クラスターで使用される点対点,点対多点,多点対多点動的ルーティング,マルチホップリレー無線データ送信,武装火災管理司令部 緊急救助 緊急通信司令部 船舶形成海上通信 森林火災防止 自己組織ネットワーク通信

性能:
1長い伝送距離 強力なアンチ・ジャミング能力
2移動環境への適応性
3. アプリケーション層は,すべての種類のシリアルポート/ネットワークポートアプリケーション端末をサポートします
4. 迅速な展開,ネットワークトポロジーの動的変更,センターネットワークとマルチホップ転送なしで自己組織をサポート
5-117dBm@250KHzBWまでの受信感度
6適応性のあるデータ送信能力,環境の変化に応じて適応的にモジュレーションモードとコーディングモードを選択し,適応性のあるデータ速度の送信を実行できます.
7柔軟で効率的なネットワーク機能,ダイナミックタイムスロット TDMA プロトコル,CSMA プロトコル,6回以上のホップと音声サービスを含む集中測定および制御サービスシナリオ
8. IPアドレスとドライバを設定する必要はありません,上レベルのTCP,UDPプロトコルとのシームレスな互換性,声,ファイル,その他のデータの透明な相互作用を達成することができます





 NBMesh ナローバンド・メッシュ・ラジオ仕様

SDR プラットフォーム,波形	9363+7Z020,モバイルネットワーク MANET
MIMO テクノロジー	空間時間コード,多様性受信,TX/RXビーム形成
頻度 (70M-6GHzにカスタマイズできる)	UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / L バンド (1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1)8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) / S バンド ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3)81〜2〜2〜2〜7〜2〜2〜7〜2〜3〜6*GHz) / Cバンド (4.4-5.0/5.25-5)854.2-5.2/5.5-6.0*GHz)
チャンネル帯域幅	250k/500k/1MHz ((ダブルアンテナ),400kHz ((シングルアンテナ)
敏感性	-117dBm@250KHz
調節モード	BPSK/QPSK/16QAM (アダプティブ),OFDM (ダブルアンテナ) /SCFDE (シングルアンテナ)
空中でのデータレート (シングルアンテナ/ 2つのアンテナ)	50-250kbps@250kHz ((ダブルアンテナ) 125〜500kbps@500kHz (ダブルアンテナ) 250-1000kbps@1MHz ((ダブルアンテナ)
複数アクセスモード	CSMA/TDMA
RFチャンネル	1Tx+1Rx/2Tx+2Rx,TDD/FDD
送電力	0.25/0.5/1/2/4 ((5)/10/20/40 ((50)ワット ((ダブルアンテナ)
シングルホップ 通信距離	30-100 km (LOS), 1-30 km (都市圏)
作業モード	ポイントからポイント/ポイントからマルチポイント/マルチポイントからマルチポイント,ダイナミックルーティング/マルチホップリレー,スター/ライン/ネットワーク/ハイブリッド
コネクタ	シリアルポート (点から点へ両方向,点から複数の片方向) /ネットワークポート (単発,多発,放送) / 音声,位置 (放送)
シングルホップ遅延	平均7mS (1MHz BW)
暗号化	DES,AES128/256,SNOW3G/ZUC オプション,チップ/TFカード暗号化 オーダーメイドまたは外部暗号化マシン
障害防止モード	手動スペクトルスキャンチャネル選択,フルバンド強化インテリジェント周波数選択 (スペクトル認識) /フルバンド適応周波数ホッピング FHSS/ローミングモードオプション
地元 遠隔管理	動作周波数,チャネル帯域幅,ネットワークID,送信電力およびその他のパラメータ設定,スペクトルスキャン,リアルタイム表示,ネットワークトポロジーの統計記録リンクフィールド強度信号/ノイズ比,トラフィックをアップロード・ダウンロード,ノード距離,GPS/北斗電子地図,温度/電圧/妨害モニタリング,ソフトウェアアップグレード.リモートサイレンスと目覚めはオプション
ほか	起動時間は 28 秒未満で,ネットワーク アクセス/更新/切り替え時間は 1 秒未満です. メッシュネットワークのユーザー容量 (256ノード以上) とホップ数 (データ15+ホップ,音声10+ホップ,ビデオ8+ホップ) に制限はありません.3つ以上のホップの合計伝達速度の損失は70%未満. オートマティックキャリア追跡,ダップラー周波数偏差 ±6kHzの周波数オフセットに適応し,モバイルをサポート 時速7200キロメートル (6マハ,秒速2000メートル) を超えた速さでの通信
ネットワークサイズ/ マルチホップ能力	単一ネットワーク 256 ノード以上/15 ホップ
操作温度	-40°C~+80°C
保護レベル	IP66,IP67/IP68 カスタマイズされた
電圧/電力消費量	12-36VDC/動作 1-2A/スタンバイ 0.5-0.7A@12V, 2/4 ((5) ワット x2 18-32VDC/操作 3-6A/スタンバイ 0.7-0.9A@16.8V, 10Watt x2 18-32VDC/操作 6-7A/スタンバイ 0.7-0.9A@20V, 20/40 ((50) ワット x2
パワー選択	トイストロック電池またはメインケーブルによる電源
サイズ/重量	11.7x6.2x3.2cm/279g, 4(5)Wx2 19.1x18.6x6.3cm/2.16kg, 10/20Wx2 25.8x21.3x6.5cm/3.95kg,40(50)Wx2
設置/色	4 マウントホール/ブラック,鉄灰色,陸軍緑色オプション
基本的なインターフェース	2xTNC RF,1-3xRJ45 イーサネット 100/1000BaseT,WIFI AP,GPS/BD RS232/TTL ((UART),Sbus/Bluetooth,1.2-230.4Kbps,DCインプット
押して話そう 補助インターフェース	MIC,SP,PTT,GND,RS485/422,USB2.0 OTG
ネットワーク拡張はオプション	パブリックネットワークルーティング/4G LTE,WB-NB統合,ファイバー,衛星
リンク状態表示	安定赤 - ネットワークは接続されていません 赤色で点滅する - 起動/ネットワークに接続されていない 安定緑色 - ネットワークが接続されています 緑色を点滅 - 音声PTTはダウン
RSSI リンク インディケーター	安定した緑色 - リンク品質は優秀です 安定した青 - リンク品質は良い 安定黄色 - リンク品質は中等です 安定した紫色 - リンクの質が少し劣っている 安定した赤 - リンクの質が悪いか,リンクがダウンしている
管理インターフェイス 制御インターフェース	Webベースのネットワーク管理/GUI,二次開発インターフェイスのためのAPI/SNMP





スターネットワークトポロジーIスターネットワークトポロジーII スターネットワークトポロジーIII
