商品の詳細:
|
| 種類: | 車 | ||
|---|---|---|---|
| ハイライト: | NBMesh cofdm ワイヤレスビデオトランスミッター,20ワット cofdm 無線ビデオ送信機,OEM cofdmビデオトランスミッター |
||

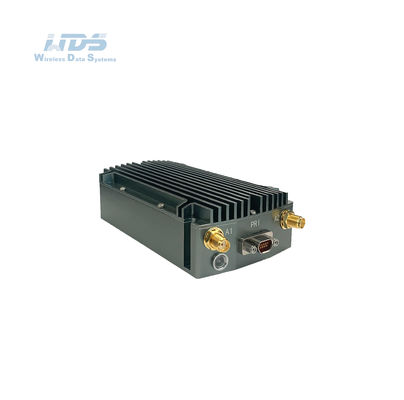

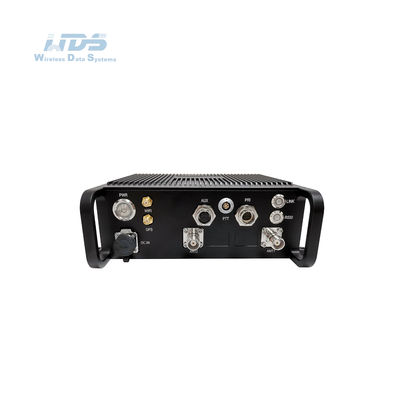

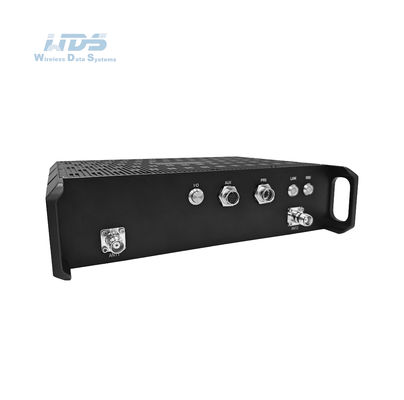

NBMesh 車両&船乗り
NBMesh シリーズの狭帯域網状ラジオ/モジュールは,サービスレートが高くなく,送信距離が長い分散ネットワークのシナリオに適しています.送電範囲はマルチホップ・リレーに基づいている.構造はコンパクトで軽量で単板設計で,ユーザが様々なタイプの端末機器に組み込むのに便利安定した信頼性の高い長距離ネットワークデータ転送を実現する.
車両・船舶用無線通信機仕様
| SDR プラットフォーム,波形 | 9363 または 9361+7Z020,モバイルネットワーク MANET |
| MIMO テクノロジー | 空間時間コード,多様性受信,TX/RXビーム形成 |
| 頻度 (70M-6GHzにカスタマイズできる) | UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / L バンド (1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1)8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) / S バンド ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3)81〜2〜2〜2〜7〜2〜2〜7〜2〜3〜6*GHz) / Cバンド (4.4-5.0/5.25-5)854.2-5.2/5.5-6.0*GHz) |
| チャンネル帯域幅 | 250k/500k/1MHz ((ダブルアンテナ) |
| 敏感性 | -117dBm@250KHz |
| 調節モード | BPSK/QPSK/16QAM (アダプティブ),OFDM (ダブルアンテナ) |
| 空中でのデータレート | 50-250kbps@250kHz ((ダブルアンテナ) 125〜500kbps@500kHz (ダブルアンテナ) 250-1000kbps@1MHz ((ダブルアンテナ) |
| 複数アクセスモード | CSMA/TDMA |
| RFチャンネル | 1Tx+1Rx/2Tx+2Rx,TDD/FDD |
| 送電力 | 4 ((5)/10/20/40 ((50)ワット ((ダブルアンテナ) |
| シングルホップ 通信距離 | 30-100 km (LOS), 1-30 km (都市圏) |
| 作業モード | ポイントからポイント/ポイントからマルチポイント/マルチポイントからマルチポイント,ダイナミックルーティング/マルチホップリレー,スター/ライン/ネットワーク/ハイブリッド |
| コネクタ | シリアルポート (点から点へ両方向,点から複数の片方向) /ネットワークポート (単発,多発,放送) / 音声,位置 (放送) |
| シングルホップ遅延 | 平均7mS (1MHz BW) |
| 暗号化 | DES,AES128/256,SNOW3G/ZUC オプション,チップ/TFカード暗号化 オーダーメイドまたは外部暗号化マシン |
| 障害防止モード | 手動スペクトルスキャンチャネル選択,フルバンド強化インテリジェント周波数選択 (スペクトル認識) /フルバンド適応周波数ホッピング FHSS/ローミングモード 選択可能 |
| 地元/遠隔管理 | 動作周波数,チャネル帯域幅,ネットワークID,送信電力および他のパラメータ設定,スペクトルスキャン,リアルタイム表示,ネットワークトポロジーの統計記録リンクフィールド強度信号/ノイズ比通信量,ノード距離,GPS/北斗電子地図,温度/電圧/妨害モニタリング,ソフトウェアアップグレード.リモート沈黙と目覚めはオプションです. |
| ほか | 起動時間は 28 秒未満で,ネットワーク アクセス/更新/切り替え時間は 1 秒未満です. メッシュネットワークのユーザー容量 (256ノード以上) とホップ数 (データ 15+ホップ,音声 10+ホップ,ビデオ 8+ホップ) に制限はありません.3つ以上のホップの合計伝達速度の損失は70%未満. オートマティックキャリア追跡は,ダップラー周波数偏差 ±6kHzの周波数オフセットに適応し,時速7200キロメートル (6Mach,秒速2000メートル) 以上でモバイル通信をサポートする. |
| ネットワークサイズ/ マルチホップ能力 | 単一ネットワーク 256 ノード以上/15 ホップ |
| 操作温度 | -40°C~+80°C |
| 保護レベル | IP66,IP67/IP68 カスタマイズされた |
| 電圧/ 電力消費量 | 12-36VDC/操作 1-2A/スタンバイ 0.5-0.7A@12V, 2/4 ((5) ワット x2 18-32VDC/操作 3-6A/スタンバイ 0.7-0.9A@16.8V, 10Watt x2 18-32VDC/操作 6-7A/スタンバイ 0.7-0.9A@20V, 20/40 ((50) ワット x2 |
| パワー選択 | トイストロック電池またはメインケーブルによる電源 |

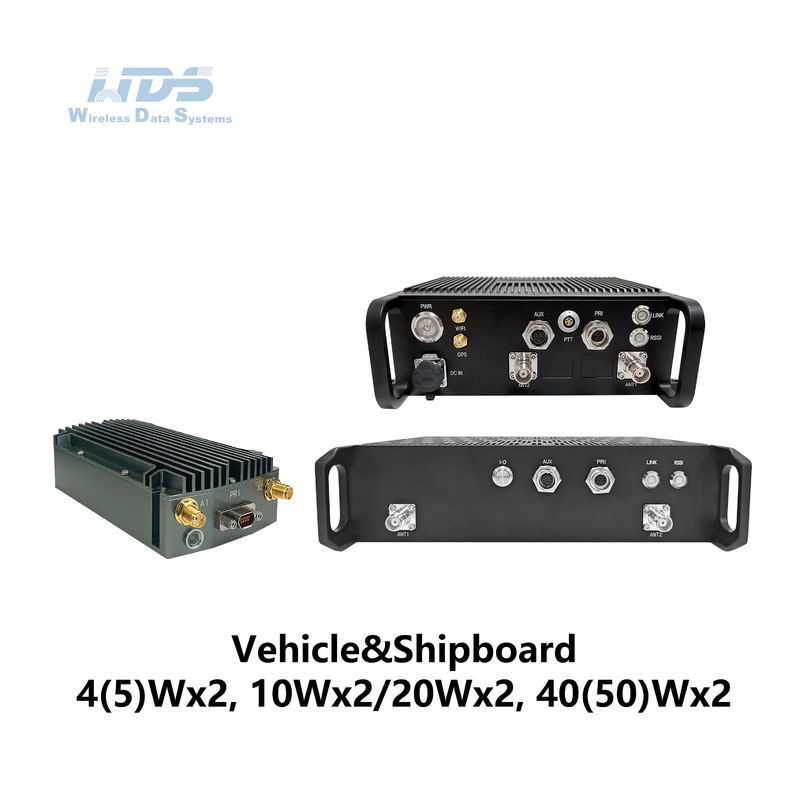

| サイズ/重量 | 11.7x6.2x3.2cm/279g, 4(5)Wx2 ダブルアンテナ 車両&船 19.1x18.6x6.3cm/2.16kg, 10/20Wx2 双アンテナ車両&船 25.8x21.3x6.5cm/3.95kg, 40(50)Wx2 双アンテナ車両&船 |
| 設置/色 | 4 マウントホール/ブラック,アイアングレー,陸軍グリーンオプション |
| 基本的なインターフェース | 2xTNC RF,1-3xRJ45 イーサネット 100/1000BaseT,WIFI AP,GPS/BD,RS232/TTL ((UART),Sbus/Bluetooth,1.2-230.4Kbps,DCインプット |
| 押して話そう 補助インターフェース | MIC,SP,PTT,GND,RS485/422,USB2.0 OTG |
| ネットワーク拡張はオプション | パブリックネットワークルーティング/4G LTE,WB-NB統合,ファイバー,衛星 |
| ビデオ拡張オプション | 低遅延HDMI/SDI/CVBS,4K/2K/1080P/720P/D1 |
| リンク状態表示 | 安定赤 - ネットワークは接続されていません 赤色で点滅する - 起動/ネットワークに接続されていない 安定緑色 - ネットワークが接続されています |
| RSSI リンク インディケーター | 安定した緑色 - リンク品質は優秀です 安定した青 - リンク品質は良い 安定黄色 - リンク品質は中等です 安定した紫色 - リンクの質が少し劣っている 安定した赤 - リンクの質が悪いか,リンクがダウンしている |
管理インターフェイス 制御インターフェース | Webベースのネットワーク管理/GUI,二次開発インターフェイスのためのAPI/SNMP |
スターネットワークトポロジーI スターネットワークトポロジーII スターネットワークトポロジーIII
