商品の詳細:
|
| 種類: | モジュール/空中/ハンドヘルド | ||
|---|---|---|---|
| ハイライト: | 4W cofdm 無線ビデオ送信機,Mimo cofdm ワイヤレスビデオトランスミッター,4Wのミモモジュール |
||
モジュール/空中/ハンドヘルド
NBMesh シリーズの狭帯域網状ラジオ/モジュールは,サービスレートが高くなく,送信距離が長い分散ネットワークのシナリオに適しています.送電範囲はマルチホップ・リレーに基づいている.構造はコンパクトで軽量で単板設計で,ユーザが様々なタイプの端末機器に組み込むのに便利安定した信頼性の高い長距離ネットワークデータ転送を実現する.
モジュール/空中/手持ちの無線通信機の仕様
| SDR プラットフォーム,波形 | 9363 または 9361+7Z020,モバイルネットワーク MANET |
| MIMO テクノロジー | 空間時間コード,多様性受信,TX/RXビーム形成 |
| 頻度 (70M-6GHzにカスタマイズできる) |
UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / |
| チャンネル帯域幅 | 250k/500k/1MHz ((ダブルアンテナ) |
| 敏感性 | -117dBm@250KHz |
| 調節モード | BPSK/QPSK/16QAM (アダプティブ),OFDM (ダブルアンテナ) |
| 空中でのデータレート | 50-250kbps@250kHz ((ダブルアンテナ) 125〜500kbps@500kHz (ダブルアンテナ) 250-1000kbps@1MHz ((ダブルアンテナ) |
| 複数アクセスモード | CSMA/TDMA |
| RFチャンネル | 1Tx+1Rx/2Tx+2Rx,TDD/FDD |
| 送電力 | 0.25/0.5/1/2/4 ((5) ワット ((ダブルアンテナ) |
| シングルホップ 通信距離 |
30-100 km (LOS), 1-30 km (都市圏) |
| 作業モード | ポイントからポイント/ポイントからマルチポイント/マルチポイントからマルチポイント,ダイナミックルーティング/マルチホップリレー,スター/ライン/ネットワーク/ハイブリッド |
| コネクタ | シリアルポート (点から点へ両方向,点から複数の片方向) /ネットワークポート (単発,多発,放送) / 音声,位置 (放送) |
| シングルホップ遅延 | 平均7mS (1MHz BW) |
| 暗号化 | DES,AES128/256,SNOW3G/ZUC オプション,チップ/TFカード暗号化 オーダーメイドまたは外部暗号化マシン |
| 障害防止モード | 手動スペクトルスキャンチャネル選択,フルバンド強化インテリジェント周波数選択 (スペクトル認識) /フルバンド適応周波数ホッピング FHSS/ローミングモード 選択可能 |
| 地元/遠隔管理 | 動作周波数,チャネル帯域幅,ネットワークID,送信電力および他のパラメータ設定,スペクトルスキャン,リアルタイム表示,ネットワークトポロジーの統計記録リンクフィールド強度信号/ノイズ比通信量,ノード距離,GPS/北斗電子地図,温度/電圧/妨害モニタリング,ソフトウェアアップグレード.リモート沈黙と目覚めはオプションです. |
| ほか |
起動時間は 28 秒未満で,ネットワーク アクセス/更新/切り替え時間は 1 秒未満です. |
|
ネットワークサイズ/ |
単一ネットワーク 256 ノード以上/15 ホップ |
| 操作温度 | -40°C~+80°C |
| 保護レベル | IP66,IP67/IP68 カスタマイズされた |
| バッテリー | 114/77.7Wh (ハンドヘルドラジオ) のために8〜10/6〜8時間 |
| 電圧/ 電力消費量 |
3.5-5VDC/操作 1-2A/スタンドバイ 0.5-1A@3.5-5V,0.25Watt x2,NB-ナノ |
| パワー選択 | トイストロック電池またはメインケーブルによる電源 |

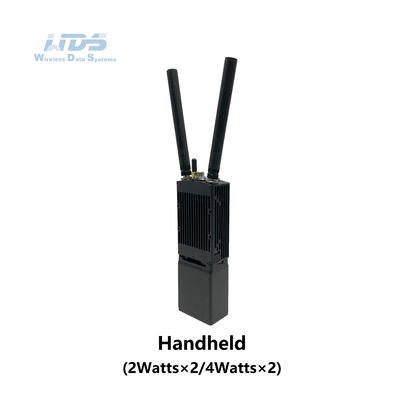

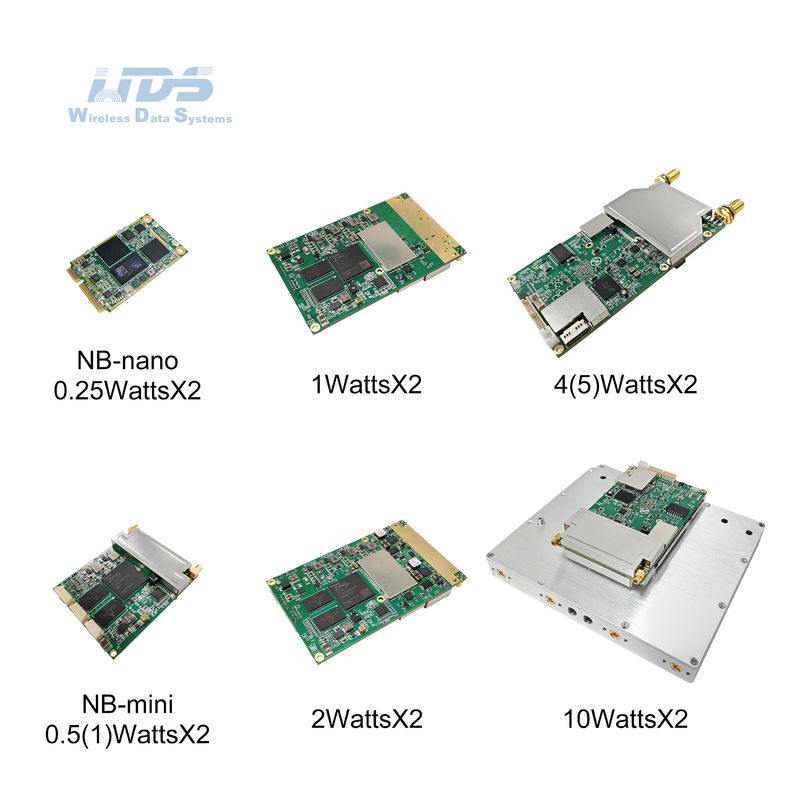

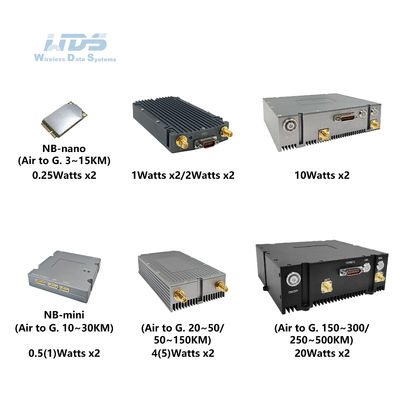

| サイズ/重量 | 5.1x3.0x0.6cm/11g,0.25Watt x2 モジュール,NB-ナノ 5.8x4.8x1.0cm/27g,0.5ワット×2モジュール,NBミニ 8.7x5.4x1.0cm/40g,1ワットx2モジュール 8.7x5.4x1.0cm/43g,2ワットx2/4ワットx2モジュール 11.5x5.4x1.3cm/56g,5ワットx2モジュール 12.7x11.0x3.4cm/524g, 10 (((20) ワット x2 モジュール 5.1x3.0x0.7cm/14g 0.25Wx2 ダブルアンテナ 空中,NB-ナノ 6.0x4.8x1.1cm/46g,0.5(1)Wx2 ダブルアンテナ エアボーン,NBミニ 6.0x5.8x1.3cm/60g, 0.5(1)Wx2 ダブルアンテナ エアボーン,NBミニ 11.7x6.2x1.9cm/149g,1(2)Wx2 ダブルアンテナ 空中鉄灰色 13.8x6.2x2.7cm/225, 4(5)Wx2 ダブルアンテナ 空中鉄灰色 12.8x13.4x3.8cm/598g, 10/20ワット x2 ダブルアンテナ 空中鉄灰色 14.2x14.0x5.0cm/962g, 10/20ワット x2 ダブルアンテナ 空中ブラック 19.0x6.8x3.8cm/769g,11.1V/77.7Whのバッテリーで デュアルアンテナ ハンドヘルド |
| 設置/色 | 4 マウントホール/ブラック,アイアングレー,陸軍グリーンオプション |
| 基本的なインターフェース | 2xTNC RF,1-3xRJ45 イーサネット 100/1000BaseT,WIFI AP,GPS/BD,RS232/TTL ((UART),Sbus/Bluetooth,1.2-230.4Kbps,DCインプット |
|
押して話そう |
MIC,SP,PTT,GND,RS485/422,USB2.0 OTG |
| ネットワーク拡張はオプション | パブリックネットワークルーティング/4G LTE,WB-NB統合,ファイバー,衛星 |
| ビデオ拡張オプション | 低遅延HDMI/SDI/CVBS,4K/2K/1080P/720P/D1 |
| リンク状態表示 |
安定赤 - ネットワークは接続されていません 赤色で点滅する - 起動/ネットワークに接続されていない 安定緑色 - ネットワークが接続されています |
| RSSI リンク インディケーター |
安定した緑色 - リンク品質は優秀です 安定した青 - リンク品質は良い 安定黄色 - リンク品質は中等です 安定した紫色 - リンクの質が少し劣っている 安定した赤 - リンクの質が悪いか,リンクがダウンしている |
|
管理インターフェイス 制御インターフェース |
Webベースのネットワーク管理/GUI,二次開発インターフェイスのためのAPI/SNMP |
スターネットワークトポロジーI スターネットワークトポロジーII スターネットワークトポロジーIII
