| タイプ: | モジュール | ||
|---|---|---|---|
| ハイライト: | スマートメッシュミモモジュール,産業用ミモモジュール,ワイヤレスメッシュモジュール |
||
スマートメッシュ ワイヤレス ブロードバンド MESH の主な特徴:
RF性能:
ネットワーク性能:
ほか:

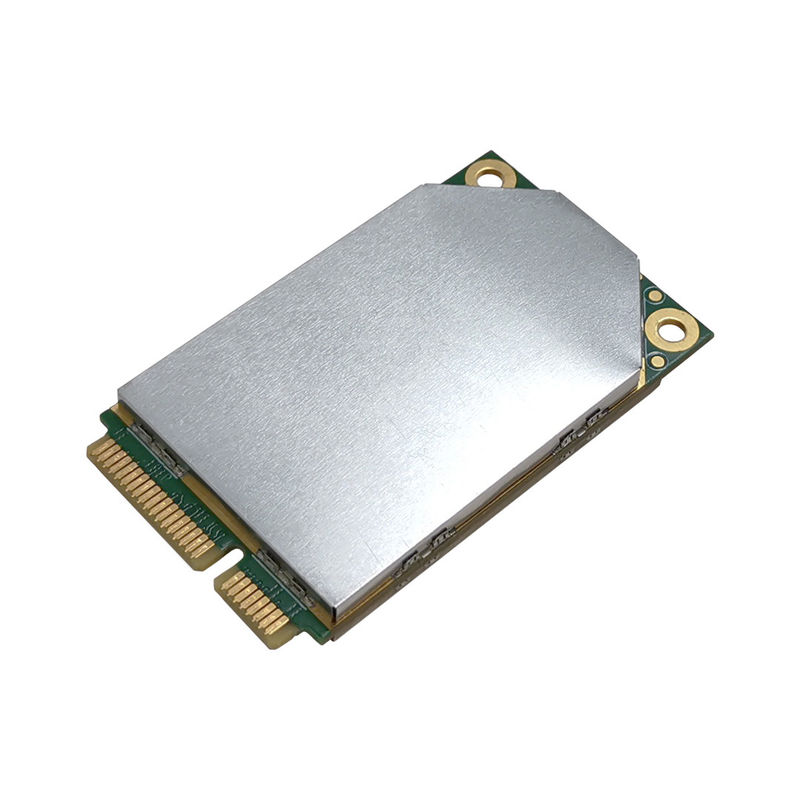

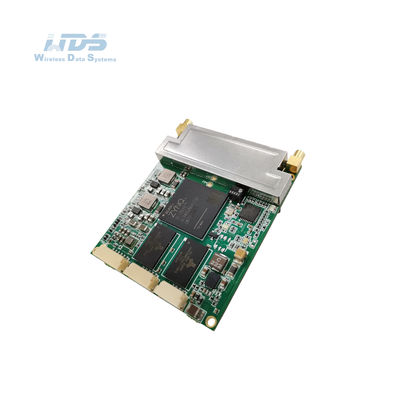

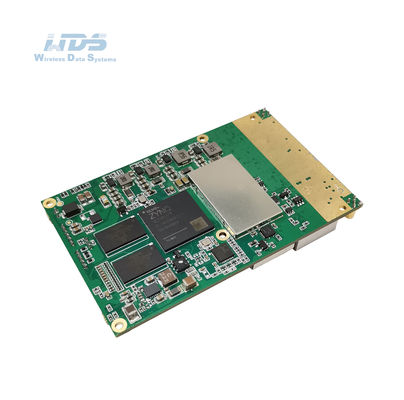

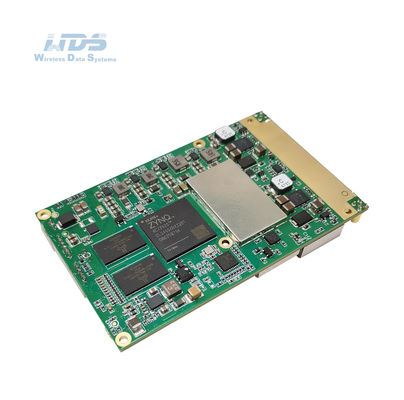

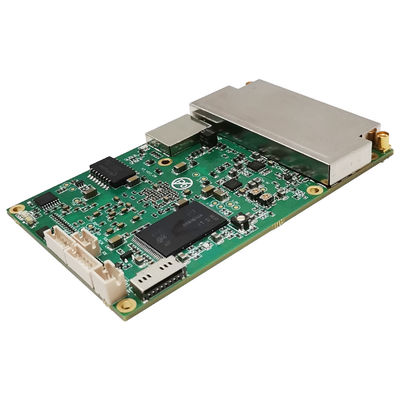

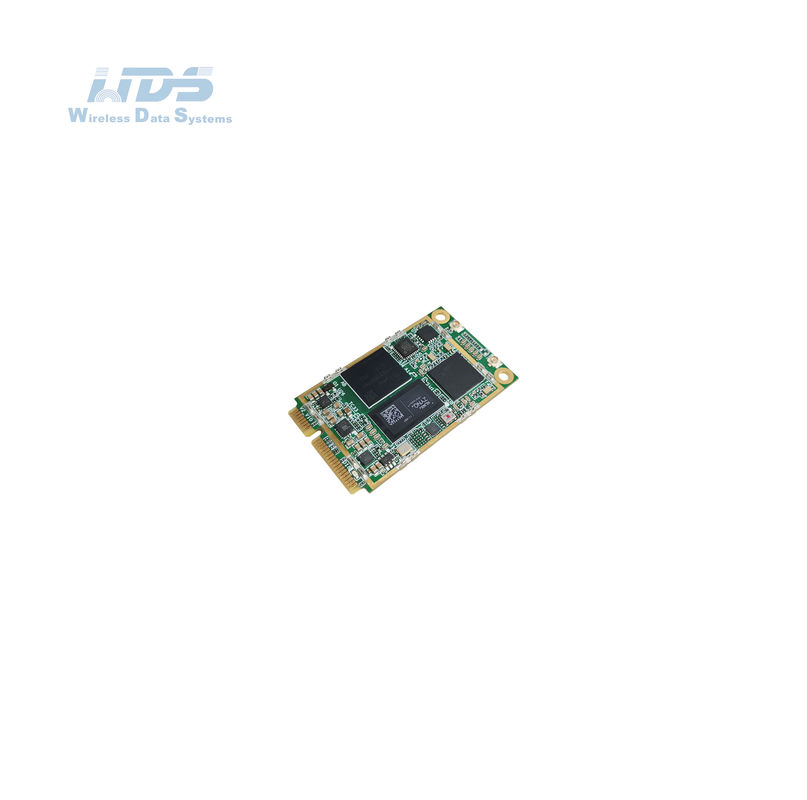

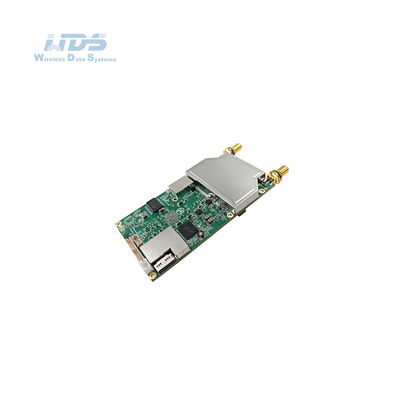

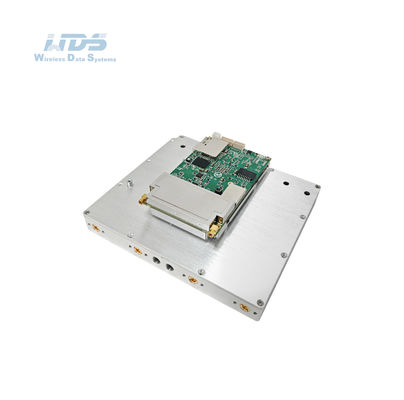

OEM モジュールの仕様
| 一般的な | |
| SDR プラットフォーム,波形 | 9363 または 9361+7Z020,モバイルネットワーク MANET |
| MIMO テクノロジー | 空間時間コード,多様性受信,TX/RXビーム形成 |
| 敏感 な 気持ち を 抱く | -103dBm@5MHz BW |
| チャンネル帯域幅 | 1.25/2.5/5/10/20MHz設定; 異なるチャネル帯域幅の送信と受信をサポートし,混合ブロードバンドと狭帯域を達成 |
| データレート | 1-70Mbps ((20MHz BW) アダプティブ,QoS |
| 調節モード | TD-COFDM,BPSK/QPSK/16QAM/64QAM アダプティブ (固定設定はオプション) |
| RF出力 (TPC サポート,トランスミッション パワー コントロール,1dBm 調整可能) |
0.25ワット x2 0.5 ((1) ワット x2 1ワット x2 2ワット x2 ワット x2 ワット x2 |
|
シングルホップ 通信距離 |
3-15KM,0.25Watt x2; 10-30KM,0.5Watt x2; 20~50KM,1Watt x2; 50~100KM,2Watt x2; 100~150KM,4Watt x2; 100~200KM,5Watt x2; 150~300KM,10Watt x2; 250~500KM,20Watt x2 |
| モード | 分散型中心のない点から点/点から多点/多点から多点,ダイナミックルーティングの層2または3,マルチホップリレー,スター/ライン/ネットワーク/ハイブリッド |
| シングルホップ遅延 | 平均10mS (20MHz BW) |
| 暗号化 | DES,AES128/256,SM4,SNOW3G/ZUCオプション,チップ/TFカードの暗号化,カスタマイズされたまたは外部暗号化マシン |
| 障害防止モード | 手動スペクトルスキャンチャネル選択/フルバンド強化インテリジェント周波数選択 (スペクトル認識) /フルバンド適応周波数ホッピング FHSS/ローミングモード,多レベルの反干渉 |
| 地元/遠隔管理 | 動作周波数,チャネル帯域幅,ネットワークID,送信電力および他のパラメータ設定,スペクトルスキャン,リアルタイム表示,ネットワークトポロジーの統計記録リンクフィールド強度信号/ノイズ比通信量,ノード距離,GPS/BD/GLONASS位置表示電子地図,温度/電圧/妨害監視,ソフトウェアアップグレード.リモートシューリングと目覚めはオプションです. |
| ほか |
起動時間は 28 秒未満で,ネットワーク アクセス/更新/切り替え時間は 1 秒未満です. ±6kHzのドップラー周波数偏差に適応した自動キャリア追跡,時速7200キロメートル (6マハ,秒速2000メートル) 以上でモバイル通信をサポートする |
| バンド ((300M-6GHz/上部 C-X-Ku 調整可能.同じ周波数または異なる周波数 TDD,単一帯で 2T2R) | |
| バンド | 周波数範囲 |
| VHF/UHF (MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L帯 (GHz) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-18"1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| S帯 (GHz) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8◎ 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C帯 (GHz) | 4.4-5.0/5.25-5854.2-5.2/5.5-6.0/6.4-7.2* |
| (注: RF パワー,寸法,重量は異なります) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 について |
| 環境問題 | |
| 操作温度 | -40°C~+80°C |
| 保護レベル | IP66,IP67/IP68 カスタマイズされた |
| メカニカル | |

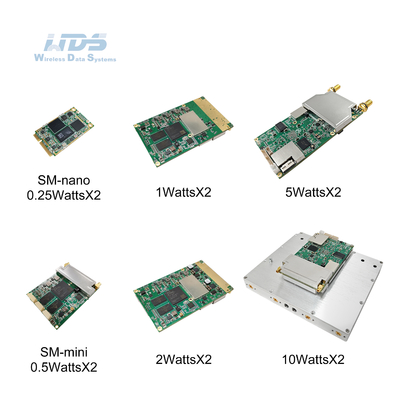

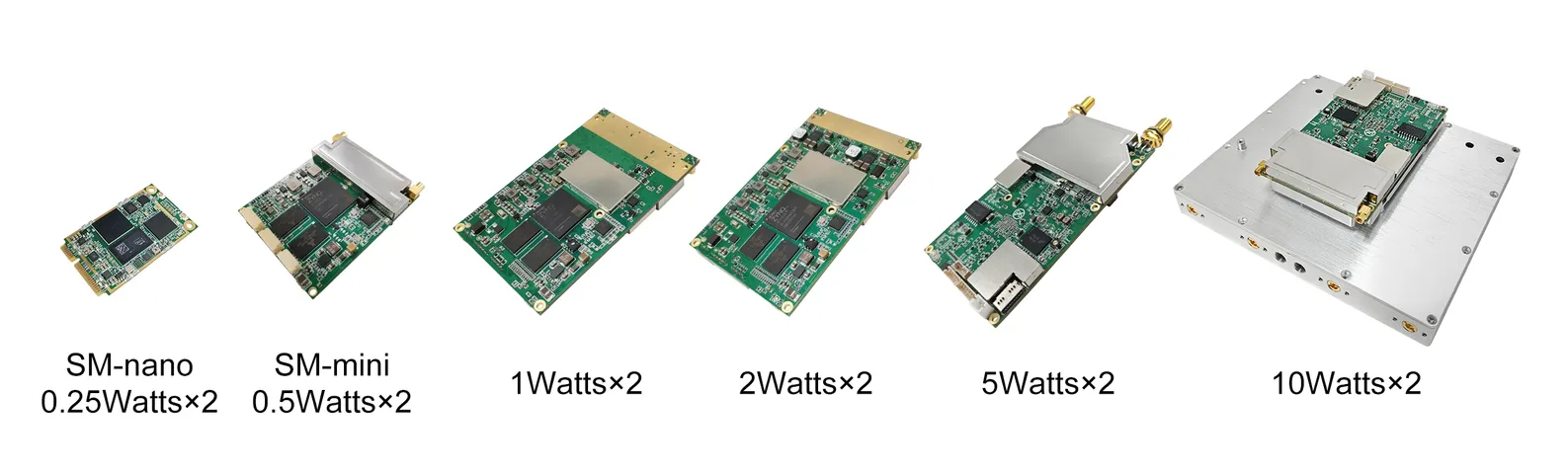

| サイズ/重量 | 5.1x3.0x0.6cm/11g,0.25Watt x2 モジュール,SM-ナノ 5.8x4.8x1.0cm/27g,0.5ワット×2モジュール,SMミニ 8.7x5.4x1.0cm/40g,1ワットx2モジュール 8.7x5.4x1.0cm/43g,2ワットx2/4ワットx2モジュール 11.5x5.4x1.3cm/56g,5ワットx2モジュール 12.7x11.0x3.4cm/524g, 10 (((20) ワット x2 モジュール |
| 設置/色 | 4 マウントホール/ブラック,鉄灰色,陸軍緑色オプション |
| パワー | |
| 供給電圧 | 3.5-5VDC,0.25ワット×2,SM-ナノ 9-32VDC,0.5ワット×2,SMミニ 9-39VDC 1ワット×2 12-36VDC 2ワット×2/4(5) ワット×2 18-32VDC, 10 ((20) ワット×2 |
| 電力消費量 | 動作 1-2A/スタンドバイ 0.5-1A@3.5-5V,0.25ワット×2,SM-ナノ 動作 0.3-0.5A/スタンバイ 0.2-0.3A@12V,0.5Watt×2,SMミニ 動作 0.5-1A/スタンバイ 0.4-0.6A@12V,1W×2 動作 1-2A/スタンドバイ 0.5-0.7A@12V,2W×2/4(5)W×2 動作 3-6A/スタンバイ 0.7-0.9A@16.8V, 10Wx2 動作6-7A/スタンドバイ0.7-0.9A@20V,20Wx2 |
| パワー選択 | トイストロック電池またはメインケーブルによる電源 |
| インターフェース | |
| 基本的なインターフェース | RF:MMCX×2 (2×TRx),J1 (DC入力),J4 (イーサネットビジネス,データチャンネル),J7 (シリアルポート0,シリアルポート1 RS-232レベル),外部電源増幅器制御ライン |
| 話し/補助インターフェースを押す | MIC,SP,PTT,GND/1xRS485,1xUSB2.0 OTG |
| ネットワーク拡張 | 4G-5Gパブリックネットワークルーティング/WB-NB統合/LTE,衛星,ファイバー |
| ビデオ拡張子 | 低遅延HDMI/SDI/CVBS,4K/2K/1080P/720P/D1 |
| リンク状態表示 | 安定赤 - ネットワークは接続されていません 赤色で点滅する - 起動/ネットワークに接続されていない 安定緑色 - ネットワークが接続されています 緑色を点滅 - 音声PTTはダウン |
| RSSI リンク インディケーター | 安定した緑色 - リンク品質は優秀です 安定した青 - リンク品質は良い 安定黄色 - リンク品質は中等です 安定した紫色 - リンクの質が少し劣っている 安定した赤 - リンクの質が悪いか,リンクがダウンしている |
|
管理インターフェイス 制御インターフェース |
Webベースのネットワーク管理/GUI,API二次開発インターフェース/SNMP |
